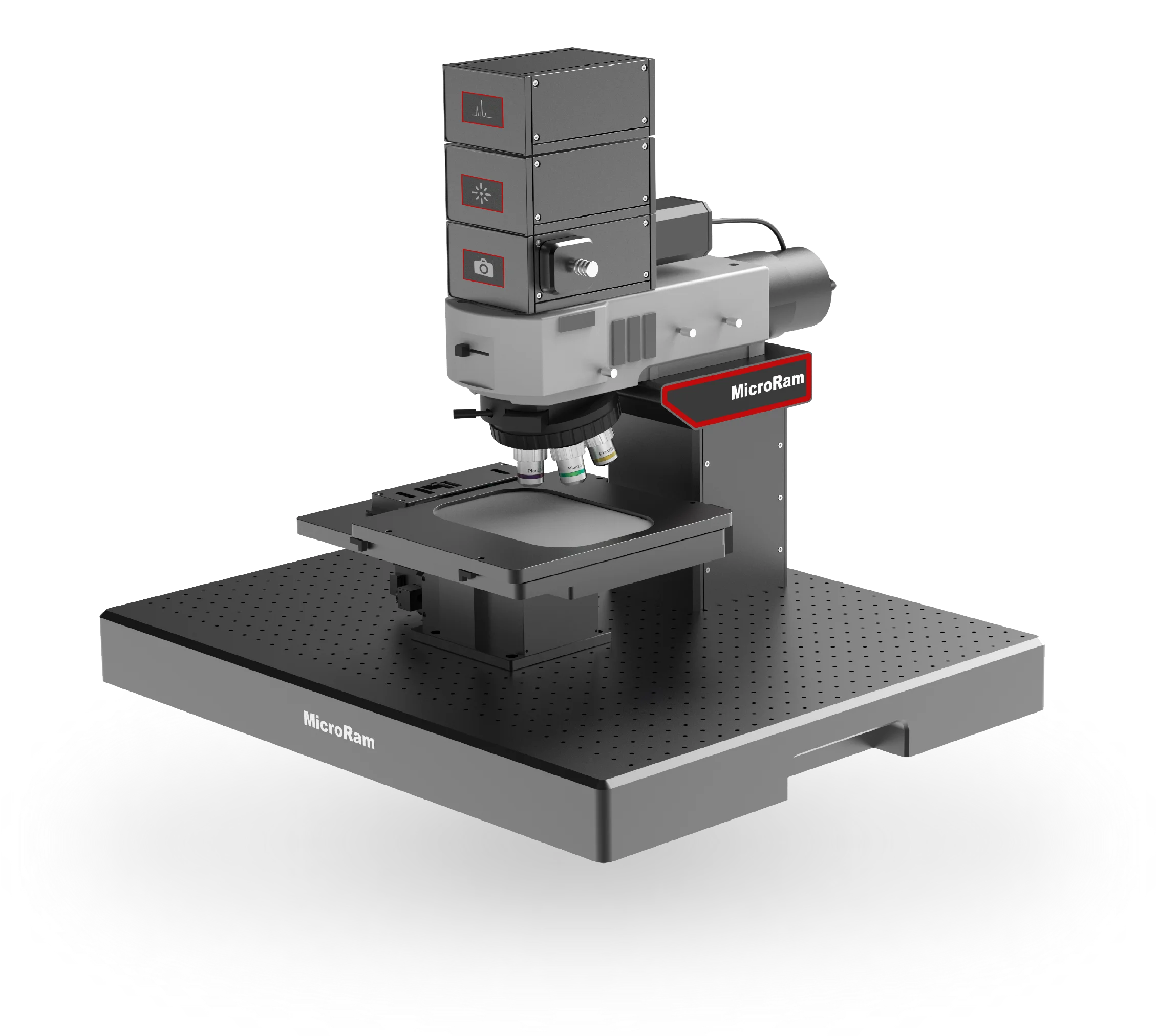

μRam 显微拉曼光谱系统

μRam
多通道｜灵活配置｜高性能

销售咨询
销售咨询

产品特点

支持532/633/785/830/1064多种激发波长

可同时选配多个通道

支持Mapping

配置灵活

附件下载

附件1
附件2
附件3

技术参数

激光波长532nm
最大激光功率Multi mode: 100mW
Single mode: 100mW
线宽<0.1nm
波段范围正常: 150~3200cm-1
低波数模型可用: 90cm-1
分辨率8cm-1
探测器Back-thinned area CCD
光斑大小1um@100x
目标选择10x/20x/50x/100x
Mapping大小130*85mm
步进分辨率200nm
相机16.0MP color CMOS camera
激光波长532nm
最大激光功率Multi mode: 100mW
Single mode: 100mW
线宽<0.1nm
波段范围正常: 150~3200cm-1
低波数模型可用: 90cm-1
分辨率8cm-1
探测器Back-thinned area CCD
光斑大小1um@100x
目标选择10x/20x/50x/100x
Mapping大小130*85mm
步进分辨率200nm
相机16.0MP color CMOS camera
激光波长785nm
最大激光功率Multi mode: 500mW
Single mode: 100mW
线宽<0.1nm
波段范围正常: 150~3200cm-1
低波数模型可用:100cm-1
分辨率8cm-1
探测器Back-thinned area CCD
光斑大小1um@100x
目标选择10x/20x/50x/100x
Mapping大小130*85mm
步进分辨率200nm
相机16.0MP color CMOS camera
激光波长1064nm
最大激光功率Multi mode: 500mW
Single mode: 100mW
线宽<0.1nm
波段范围正常: 150~2500cm-1
分辨率10cm-1
探测器TE-Cooled InGaAs CCD
光斑大小2um@100x
目标选择10x/20x/50x/100x
Mapping大小130*85mm
步进分辨率200nm
相机16.0MP color CMOS camera

型号选择

激光波长532nm
最大激光功率Multi mode: 100mW
Single mode: 100mW
线宽<0.1nm
波段范围正常: 150~3200cm-1
低波数模型可用: 90cm-1
分辨率8cm-1
探测器Back-thinned area CCD
光斑大小1um@100x
目标选择10x/20x/50x/100x
Mapping大小130*85mm
步进分辨率200nm
相机16.0MP color CMOS camera
激光波长785nm
最大激光功率Multi mode: 500mW
Single mode: 100mW
线宽<0.1nm
波段范围正常: 150~3200cm-1
低波数模型可用:100cm-1
分辨率8cm-1
探测器Back-thinned area CCD
光斑大小1um@100x
目标选择10x/20x/50x/100x
Mapping大小130*85mm
步进分辨率200nm
相机16.0MP color CMOS camera
激光波长1064nm
最大激光功率Multi mode: 500mW
Single mode: 100mW
线宽<0.1nm
波段范围正常: 150~2500cm-1
分辨率10cm-1
探测器TE-Cooled InGaAs CCD
光斑大小2um@100x
目标选择10x/20x/50x/100x
Mapping大小130*85mm
步进分辨率200nm
相机16.0MP color CMOS camera

MicroRam选配说明

基础配置：

组件新号
Spectrometer module
光谱模块		uRam-Spec-STD
Laser module
激光模块		uRam-Laser-MM-STD
Camera module
相机模块		uSpec-Cam-STD
Illumination
照明器		uSpec-IL-STD
含4个物镜
Frames
镜架		uSpec-Frame-STD
Stages
载物台		uSpec-Stage-STD-MA
手动台，XYZ
Base
基座		uRam-Base-BB
光学面包板
Laser
激光器		ThunderBird 785/532
Spectrometer
光谱仪		制冷型：GODZILLA
非制冷：TREX S

性能说明：

  1. 光谱范围：100~3200cm-1（非制冷） 或 100~3000cm-1（制冷型）
  2. 光谱分辨率：6~8cm-1
  3. 光谱仪结构：交叉CT，焦长：100mm
  4. 探测器像素数：2048*64（非制冷） 或 1044*64（制冷型），探测器最高量子化效率：87%（非制冷） 或 95%（制冷型）
  5. 耦出光纤芯径：100um
  6. 耦出光纤接口：SMA905
  7. 镜下光谱收集范围：＜20um @ 100x物镜
  8. 激光功率：100mW（532nm）或500mW（785nm），激光功率软件可调
  9. 激光模式：多模
  10. 激光线宽：＜0.1nm
  11. 中心波长偏移：＜0.5nm
  12. 激光功率稳定性：优于3% P-P
  13. 耦入光纤芯径：100um
  14. 耦入光纤接口：FC/PC
  15. 激光耦合效率：优于80% @5x，20x， 50x物镜；优于50% @100x物镜；
  16. 镜下激光光斑尺寸：~10um @ 100x物镜
  17. 摄像头：4608*3456像素，像素尺寸1.34*1.34um，靶面尺寸：1/2.3‘’
  18. 明暗场照明器：白光LED光源，科勒照明
  19. 镜架：默认高度254mm，可定制加高
  20. 铝制面包板底座，也可直接将镜架锁定至用户光学平台

各模块说明：

光谱模块

uRam-Spec-STD
⬤ 标准型号，支持532，785，1064nm拉曼
⬤ SMA905输出，默认100um芯径单芯光纤
⬤ 镜下光谱收集范围：＜20um @ 100x物镜
uRam-Spec-SW
⬤ 全返/全透两档切换，支持532，785，1064nm拉曼
⬤ 可定制两档镜片，如半透半反、二项色镜，等
⬤ SMA905输出，默认100um芯径单芯光纤
⬤ 镜下光谱收集范围：＜20um @ 100x物镜
uRam-Spec-XY
⬤ 接收光斑XY可调型号，支持532，785，1064nm拉曼
⬤ 光斑XY可调范围：± 30um@100x物镜，调节精度优于0.5um@100x物镜
⬤ 自带相机模块，无需选配《uSpec-Cam-STD》模块
⬤ 支持测试拉曼时同时成像
⬤ 支持两档切换，可定制两档镜片，默认全通/全反
⬤ SMA905输出，默认100um芯径单芯光纤
⬤ 镜下光谱收集范围：~1um @ 100x物镜
⬤ 可选配多芯光纤增加指示光斑，标出当前采集点

激光模块

uRam-Laser-MM-STD
⬤ 标准型号，支持532，785，1064nm多模激光
⬤ FC/PC输入，默认100um芯径单芯光纤
⬤ 镜下激光光斑尺寸：~10um @ 100x物镜
uRam-Laser-SM
⬤ 支持532，785，1064nm单模激光，光纤耦入
⬤ FC/PC输入，默认100um芯径单芯光纤
⬤ 镜下激光光斑尺寸：~1um @ 100x物镜
